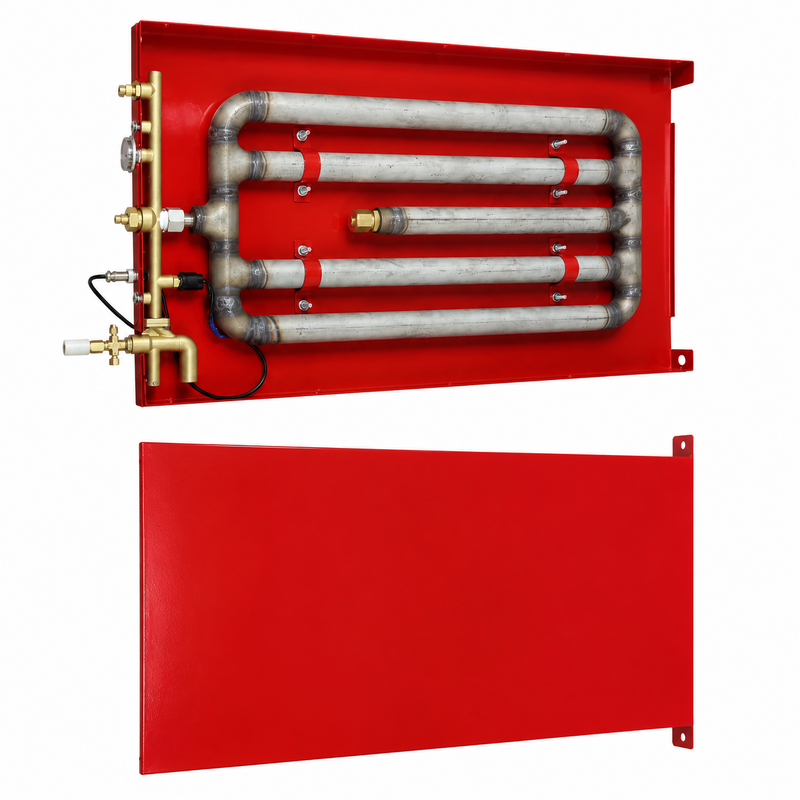

Kabinett Heptafluoropropangas Feuerlöschsystem mit 2L Lagerkapazität, 1,6 MPa Lagerdruck für 0°C bis 50°C

Automatische Brandschutz-Einheit für Schränke (HFC-227ea / FM200)

Produktvorstellung

Das in diesem System verwendete Löschmittel ist HFC-227ea (auch bekannt als FM200), ein sauberes gasförmiges Feuerlöschmittel, das sowohl chemische als auch physikalische Löschmechanismen kombiniert. Es ist farblos, geruchlos, wenig toxisch, nicht leitend und hinterlässt keine Rückstände, wodurch es für empfindliche elektronische Geräte und wertvolle Güter sicher ist. Es löscht effektiv Brände der Klasse B (brennbare Flüssigkeiten), Klasse C (gasförmige Brände) und elektrische Brände bei relativ niedrigen Auslegungskonzentrationen.

Diese Einheit verfügt über zwei Arten von integrierten Brandmeldern: eine temperatursensitive Glasampulle und einen flexiblen Brandmelder-Schlauch. Dieses Design macht externe Rauchmelder, Wärmemelder oder eine separate Brandmeldezentrale überflüssig, vereinfacht die Systemarchitektur erheblich und reduziert die Installationskosten. Unsere Lösung bietet überlegene Erkennungsgenauigkeit, größere Anpassungsfähigkeit an die Schrankinstallation, effiziente Raumnutzung und keine Beeinträchtigung bestehender Schrankkomponenten.

Funktionsprinzip

Das automatische Brandschutzsystem für Schränke verfügt über zwei unabhängige temperaturabhängige Aktivierungsmethoden:

1. Aktivierung durch thermisch empfindliche Glasampulle – Wenn die Umgebungstemperatur im geschützten Gehäuse die Nenn-Berstringstemperatur der Glasampulle (Standard 68°C, auf Anfrage anpassbar) erreicht, platzt die Ampulle und öffnet sofort das Auslassventil. Das unter Druck stehende FM200-Löschmittel wird sofort über die Düse freigesetzt, kühlt den geschützten Bereich schnell ab und löscht den Brand.

2. Aktivierung durch Brandmelder-Schlauch – Der flexible Meldeschlauch dient sowohl als Brandmelder als auch als Löschmittelleitung. Wenn der Schlauch einer Brandquelle ausgesetzt ist (Aktivierungstemperatur: 160°C ± 10°C), dehnt sich das interne Gas schnell aus, wodurch der Schlauch an der Stelle der höchsten Temperatur platzt. Dieser Druckabfall löst das Zylinderventil aus, und das Löschmittel wird direkt durch die Bruchstelle abgelassen, wodurch eine gezielte Löschung genau dort erfolgt, wo sie benötigt wird.

Typische Anwendungen

1. Server-Schränke in IT- und Computer-Räumen

2. Gehäuse für Telekommunikations- und Kommunikationsausrüstung

3. Schaltschränke für Banken- und Finanzsysteme

4. Elektrische und maschinelle Steuerungen in verschiedenen Branchen

Haupttechnische Parameter und Merkmale:
Modellspezifikationen des Heptafluorpropan-Gas-Feuerlöschsystems für Schränke:

Installationsrichtlinien

1. Montage der Einheit
Die Brandschutz-Einheit für Schränke ist für den Schubladeneinbau in Standard-Schränken konzipiert. Befestigen Sie die Einheit mit den integrierten Schienen oder der Auflagefläche des Schranks und sichern Sie sie mit Schrauben durch die beiden Befestigungslöcher an der Vorderseite.

2. Verlegung der thermischen Auslöseeinheit & des Meldeschlauchs
Die thermische Auslöseeinheit sollte mit dem mitgelieferten Zubehör am Schrank befestigt werden. Der Brandmelder-Schlauch sollte in einer S-Form verlegt werden, wobei Bereiche mit dem höchsten Brandrisiko priorisiert werden sollten, und mit Kabelbindern gesichert werden.

3. Vorsichtsmaßnahmen vor der Installation

• Das Installations-, Inbetriebnahme- und Wartungspersonal muss mit der Struktur, den Funktionsprinzipien, den Leistungsspezifikationen und den Funktionen der Ventilkomponenten der Einheit bestens vertraut sein.

• Die Einheit muss vor direkter Sonneneinstrahlung und Wärmequellen geschützt installiert werden.

• Stellen Sie sicher, dass die Einheit vor Vibrationen und mechanischen Stößen geschützt ist.

• Befestigen Sie die Einheit fest im geschützten Bereich mit geeigneten Halterungen.

4. Komponentenanschlüsse

• Schnittstellen: Die Einheit verfügt über eine Kupferrohrschnittstelle, einen Ein-/Ausschalter, ein Manometer, eine Signalrückmeldevorrichtung, einen Anschluss für den Meldeschlauch, eine Glasampullen-Baugruppe und eine Auslassdüse (Vorderseite).

• Installation des Meldeschlauchs: Entfernen Sie den Stopfen vom Drosselanschluss, stecken Sie den Meldeschlauch in den Stiftverbinder und ziehen Sie die Kupferkappe fest an. Verlegen Sie den Schlauch wie oben beschrieben. Das Schlauchende ist mit einem Standardstopfen versehen.

• Signalrückmeldung: Schließen Sie die Signalrückmeldevorrichtung gemäß den Klemmenbezeichnungen an das Überwachungssystem an.

Wartungs- und Inspektionsplan

Ein benannter Wartungsbeauftragter sollte für regelmäßige Inspektionen zuständig sein, wobei alle Aktivitäten ordnungsgemäß dokumentiert werden müssen.

a. Zweiwöchentliche Inspektionen (zweimal pro Woche):

• Überprüfen Sie, ob der Manometerwert im grünen (normalen) Bereich liegt.

• Stellen Sie sicher, dass der Schalter des Behälterventils auf "ON" steht.

• Prüfen Sie auf sichtbare Auffälligkeiten oder Beschädigungen.

b. Vierteljährliche Inspektionen:

• Stellen Sie sicher, dass alle Komponenten frei von mechanischen Beschädigungen, Korrosion und Beschichtungsverschlechterung sind.

• Überprüfen Sie, ob die Typenschilder lesbar bleiben.

• Bestätigen Sie, dass der Löschmittelbehälter, der Meldeschlauch, der Auslassschlauch und die Düse fest angebracht und richtig angeschlossen sind.

c. Jährliche umfassende Inspektion:

• Führen Sie eine Gewichtsprüfung des Löschmittelzylinders durch, um das Volumen des Inhalts zu überprüfen. Akzeptabler Bereich: ≥ (Zylindervolumen × 1,15 g/L) × 90 %. Füllen Sie bei Unterschreitung dieses Grenzwerts nach.

• Wenn der Manometerwert außerhalb des grünen Bereichs liegt, führen Sie eine Gewichtsprüfung durch. Wenn der Löschmittelverlust mehr als 10 % beträgt, füllen Sie das Löschmittel nach und setzen Sie das System unter Druck.

• Überprüfen Sie den Meldeschlauch auf Verformung, Korrosion, physische Beschädigung oder Alterungserscheinungen.

• Die Zylinderwartung muss den geltenden lokalen Vorschriften für Druckbehälter entsprechen (z. B. "Sicherheitsvorschriften für Gasflaschen").

Sicherheitshinweis: Unbefugtes Personal darf keine Komponenten dieses Brandschutzsystems berühren oder einstellen, um eine versehentliche Auslösung zu verhindern.

Verpackung & Versand

Um sicherzustellen, dass Ihre Bestellung in einwandfreiem Zustand bei Ihnen eintrifft, wenden wir ein strenges Verpackungsprotokoll an:

Innenverpackung:
Jede Brandschutz-Einheit für Schränke ist einzeln in antistatischer Schutzfolie verpackt, um das Eindringen von Staub und Oberflächenkratzer zu verhindern. Alle empfindlichen Komponenten, einschließlich Manometer und Meldeschlauch, sind mit zusätzlichem Polstermaterial gesichert, um Bewegungen während des Transports zu verhindern.

Außenverpackung:
Die Einheit wird in einem speziell entwickelten, robusten Karton mit Einsätzen aus hochdichtem Schaumstoff, der sich der Produktform anpasst, untergebracht, was eine außergewöhnliche Stoßdämpfung und Vibrationsfestigkeit bietet.

Kistenverpackung (Holzkiste):
Für internationale Sendungen werden alle Einheiten mit exporttauglichen Holzkisten verstärkt, die aus ofengetrocknetem, wärmebehandeltem Holz gemäß ISPM 15-Standards gefertigt sind. Die Kiste verfügt über:

• Innere Schaumstoffpolsterung für zusätzlichen Aufprallschutz

• Sichere Gurte und stahlverstärkte Ecken für strukturelle Integrität

• Klare Handhabungsaufkleber ("Zerbrechlich", "Diese Seite nach oben", "Trocken halten") für eine ordnungsgemäße Logistikabwicklung

Versandvorteile:

• Standardlieferzeit: 15–30 Tage je nach Bestellmenge

• Flexible Versandoptionen: Seefracht, Luftfracht oder Kurier (DHL, FedEx, UPS)

• Sowohl Full Container Load (FCL) als auch Less than Container Load (LCL) werden unterstützt

• Professionelle Exportdokumentation wird bereitgestellt: Handelsrechnung, Packliste, Frachtbrief und Ursprungszeugnis

Unsere robuste Verpackung stellt sicher, dass Ihre Ausrüstung sicher ihr Ziel erreicht, sei es für den Versand in den Nahen Osten, nach Südostasien, Afrika oder in andere globale Märkte.
