Automatisches Feuerschutzsystem aus Schaumstoff für Maschinen und Transformatorräume

1 Gerät Einführung

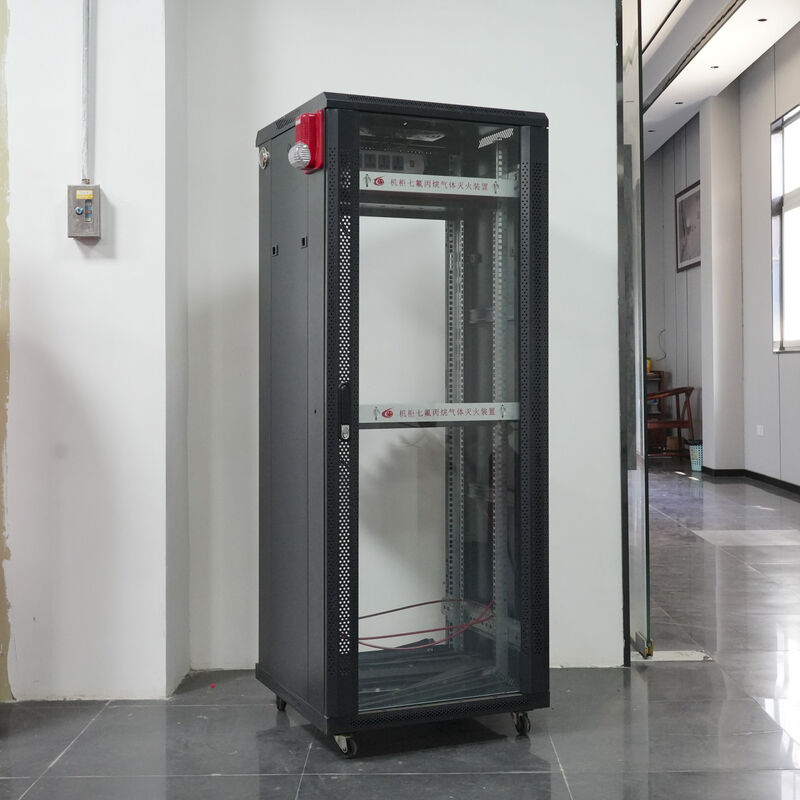

Das Gerät der Server-Rack-Feuerlöschungseinheit ist ein innovatives automatisches Feuerlöschprodukt, das von unserer Firma unabhängig entwickelt wurde.Es handelt sich um eine automatische Feuerlöschvorrichtung, die speziell fürAusrüstungsschränke. Die Brandbekämpfungseinheit für Server-Racks wird auch als Temperaturerkennung und integrierte Feuerlöschmaschine oder als vorgefertigte Feuerlöschvorrichtung bezeichnet.Es handelt sich um eine Feuerlöschvorrichtung, die die Lagervorrichtung für das Feuerlöschmittel vormontiert., Übertragungsleitung, Düse, Hülle, Druckanzeiger, Brandmelder, Rückkopplungsgerät usw. in eine unabhängige Feuerlöscheinheit.Die Brandbekämpfungseinheit mit Server-Rack eignet sich für alle Arten von unabhängigen Geräte-Schränken, kann ein Feuerlöschgerät ein oder mehrere Geräteschränke schützen.

Das in diesem Gerät verwendete Feuerlöschmittelkann seinHFC-227EA(auch FM200 genannt) /FK-5-1-12 (auch Novec1230 genannt).Sowohl FM200 als auch Novec1230 sindFeuerlöschmittel mit sauberem Gas, hauptsächlich zur chemischen Feuerlöschung und auch zur physischen Feuerlöschung. Es ist farblos, geschmacklos, wenig giftig, nicht leitend, nicht verschmutzend geschützte Gegenstände, wird nicht zu Beschädigungen an Eigentum und Präzisionsanlagen, mit einer niedrigeren Brandkonzentration,zuverlässige Löschtechnik der Klasse BEs gibt zwei Arten von Brandmeldern in diesem Gerät, eine ist eine Temperatur-Sensoren-Glaskugel, die andere ist ein Brandmelder.Sie benötigt nicht das herkömmliche Feuermelde-System, das aus Rauch besteht., Temperatur- und Brandregler, um die Branderkennung zu realisieren.und kann sich besser an die Installation des Ausrüstungskabinetts anpassen, kann mehr Platz sparen, keine Auswirkungen auf die Komponenten des Ausrüstungskabinetts.

2Anwendung von Brandbekämpfungssystemen für Server-Racks

2.1 IT- und Computersystemserver-Schrank".

2.2 Im Serverschrank des Telekommunikations- und Kommunikationssystems".

2.3 In der Steuerung des Bankgeräts".

2.4 Verschiedene Steuerungen für mechanische Geräte und andere Industriezweige.

3Arbeitsprinzip

DieFeuerlöschungseinheit für Server-Rackshat zwei Anfänger Modus vonTemperatursensor: Temperatursensor Glaskugel und Feuermelder. Wenn die Umgebungstemperatur des Schutzbereichs die von der temperaturempfindlichen Glaskugel eingestellte Temperatur erreicht (68°C, die auch nach den Anforderungen des Kunden ausgewählt werden kann), die temperaturempfindliche Glaskugel sofort platzen, öffnen Sie das Feuer Medien Release-Rohr sofort,das im Gerät gelagerte Gaslöschmittel wird sofort aus der Düse ausgestoßen, um den geschützten Bereich zu kühlen und das Feuer zu löschen.Ein weiterer Anlaufmodus ist die Verwendung des Brandmelderrohrs als Brandmelder.Brandsignal der Herkunft (160°C±10°C), wird das Gas im Feuermelderrohr rasch ausgedehnt, schließlich wird eine Düse bei höchster Temperatur des Rohres ausgeblasen,und dann wird die Speichervorrichtung des Feuerlöschmittels geöffnetDie Feuerdetektionsröhre wird aus dem Sprengschacht gesprüht, um Kühlung und Löschung zu realisieren.

4Haupttechnische Parameter und Merkmale

4.1Modell und Spezifikationen der Brandbekämpfungseinheit Server-Rack

4.2Technische Parameter der Brandmeldelampe

4.3MEinheitliche Komponentenvon sEinzel- oder MehrfachEinfach Verknüpfungskonfiguration

Schlauchdrüse	Druckmessgerät	Wechseln	Druckschalter	Glaskugel zur Temperaturmessung	Feuermelder

4.3.1 Temperatur-Einstellwert der Temperaturmessglaskugel:68°C (Es kann auch die Temperatur entsprechend den Kundenanforderungen auswählen);

4.3.2 Temperatur-Einstellwert des Feuermelderrohrs:160°C ± 10°C;

4.3.3 Das tut es nicht.- Ich weiß.t müssen eingeschaltet werden;

4.3.4 Die Produktreihe ist vollständig, die Installation ist flexibel und praktisch, die Arbeit ist präzise;

4.3.5 Sie weist Merkmale wie Zuverlässigkeit, bequeme Bedienung und Wartung, keine Notwendigkeit, einen separaten Zylinderraum zu bauen, geringere Projektinvestitionen usw. auf.

4.3.6 Es handelt sich um eine Brandbekämpfungseinheit mit unabhängigen Branderkennungs- und Feuerlöschfunktionen.

4.4 Aktionsprogramm

5Ich...Einrichtung Nachahmungsdiagramm der Brandbekämpfungseinheit Server-Rack

6Installations- und Wartungsmanagement

6.1Installation der Brandbekämpfungseinheit FM200 Server-Rack

   Wie in den obigen Nachahmungsdiagrammen, gibt es die Installationsmethoden der FM200-Server-Rack-Feuerlöschungseinheit.Installieren Sie die Feuerlöschanlage FM200 in der Schublade und befestigen Sie sieDie Installationsanordnung der Temperaturempfindungsanlage und der Feuermelderröhren ist wie in den obigen Diagrammen dargestellt.Die Temperaturempfindung kann durch entsprechende Zubehörteile auf dem Schnittregal befestigt werden.■ die Anordnung von Feuermelderröhren- Ich weiß.S- Ich weiß. Die Anlage ist mit einem Anschluss an die Anlage zu versehen, der nach dem Prinzip der Anordnung an einem möglichst feueranfälligen Ort angebracht wird.

6.2Das Installations- und Debuggingpersonal sollte die Grundstruktur, das Arbeitsprinzip, die Leistung und das Aktionsprogramm des Produkts kennen.sowie Struktur und Betriebszustand der Ventilteile.

6.3Bei der Installation der Vorrichtung ist direkter Sonnenlicht zu vermeiden und die Wärmequelle zu meiden. Stellen Sie sicher, dass die Vorrichtung nicht von Schwingungen betroffen ist; Die Vorrichtung wird durch die Halterung in den Schutzbereich befestigt.

6.4Nachdem ich die beiden oben genannten Punkte für die Aufmerksamkeit klar gekannt habe,Das kann sein.KarrenEinheitliche für spezifische Installationsarbeiten:

6.4.1 Montage des Hauptmotors vonFM200 Feuerlöschungseinheit für Server-Racks:

6.4.1.1 Auswahl des Anbaufeldes der Feuerlöschungseinheit FM200 Server-Rack: Wählen Sie einen U-förmigen Raum aus, der für die Montage im oberen Bereich des Serverracks geeignet ist.Die Auswahl der Fläche sollte auf dem Grundsatz der günstigen täglichen Inspektion und Installation der Feuerlöschanlage beruhen., und vermeiden Sie so weit wie möglich Bereiche mit zahlreichen Verkabelungsschnallen;

6.4.1.2 Verwenden Sie die Führungsschiene oder das Tray des Schranks, um die Vorrichtung zu befestigen, und befestigen Sie die beiden Schraublöcher an der Vorderseite der Vorrichtung mit Schrauben.Der Hauptmotor ist installiert..

6.4.2 Montage und Montage:

  6.4.2.1 Es gibt einige Teile der Schnittstelle der Vorrichtung: Schnittstelle des Kupferrohrs, Schalter, Druckmessgerät, Druckschalter, Feuermelderröhre, Temperaturmelderglaskugel und Düse.Die Düse befindet sich an der Vorderseite des Panels unserer Einheiten, andere Schnittstellen sind im hinteren Bereich eingestellt.

  6.4.2.2 Installation einer Temperaturmessungsglaskugel und eines Feuermelders:

    6.4.2.2.1 Installation einer Temperaturmessungsglaskugel: Temperaturmessungsglaskugeln sind an den Vorrichtungen befestigt, sie müssen nicht mehr installiert werden.

    6.4.2.2.2 Anbringung des Brandmelderrohrs: Schrauben Sie den Drosselverschluss aus, stecken Sie den Brandmelderrohr in die Nadelverbindung ein und schrauben Sie die Kupferkappe fest.Beobachten Sie den Raum des Schranks und wählen Sie die geeignete Art und Weise der RohrordnungDas Prinzip der Rohrarrangstellung besteht darin, daß der Brandmelder das Serverrack so weit wie möglich bedeckt.Das Feuermelderohr sollte durch das Gebiet gehen, in dem das Feuer am wahrscheinlichsten auftritt.Und schließlich denken wir über die Ästhetik der gesamten Installation des Geräts. Das Ende des Brandmelderrohrs ist ein Standard-Stecker.die Steckdose mit Loch mit inneren Gewinde in den BrandmelderDie beiden Stücke werden zusammengepfercht und dann zusammengezogen.

6.4.3 Schnittstelle des Druckschalters: Der Druckschalter ist gemäß den Kennzeichnungsanforderungen an das System angeschlossen.

6.5 Instandhaltungsmanagement der Brandbekämpfungseinheit Server-Rack

   Spezialisiertes Wartungsmanagementpersonal muss für die Wartung und Verwaltung der Brandbekämpfungseinheit des Serverracks zuständig sein, und die Wartung und das Management müssen über Aufzeichnungen verfügen;Das Wartungsmanagement muss sich mit dem Arbeitsprinzip und der Leistung des Geräts auskennen..

  6.5.1 Zweimal wöchentlich überprüfen und die folgenden Bedingungen erfüllen:

6.5.1.1 Der angegebene Druckwert der Brandbekämpfungseinheit FM200 Server-Rack muss im Bereich des grünen Teils liegen.

6.5.1.2 Der Schalter des Behälterventils muss in der "offenen" Position sein.

6.5.1.3 Das Gerät sollte keine Anomalie aufweisen.

  6.5.2 Die Komponenten der Anlage sind außerdem vierteljährlich zu prüfen, um die folgenden Anforderungen zu erfüllen:

6.5.2.1 Teile der Vorrichtung sollten frei von mechanischen Beschädigungen und Oberflächenkorrosion sein, der Beschichtungsschutz ist intakt, die Kennzeichen sind durchsichtig;

6.5.2.2 Löschmittelbehälter, Brandmelderohre, Ablassrohre und Düsen sollten fest und zuverlässig miteinander verbunden sein.

  6.5.3 Die Brandbekämpfungseinheit des Server-Racks muss jährlich umfassend geprüft und gewartet werden, was nicht nur den Anforderungen von 6. erfüllt.5.1 und 6.5.2, aber auch folgende Anforderungen erfüllen:

6.5.3.1 Die Löschdosierung des Gerätes wird mit der Wiegemethode überprüft.≥(Durchmesser des Behälters×1.15 g/l)×90%; Wenn die Anforderung nicht erfüllt ist, wird das Feuerlöschmittel nachgefüllt.

6.5.3.2 Beobachten Sie den Wert des Druckmessers und prüfen Sie, ob der Druck der Brandbekämpfungseinheit Server-Rack undicht ist. Ist der Druckmesser nicht im Bereich des grünen Teils,die Gewichtungsmethode wird zur Überprüfung der Feuerlöschdosis verwendet.Ist die Leckage der Feuerlöschdosierung größer als 10%, so ist das Feuerlöschmittel als nachgefüllt zu betrachten und der Druck zu ergänzen.

6.5.3.3 Keine Verformung, Korrosion, Beschädigung und Alterung des Brandmelderrohrs.

6.5.3.4 Die Wartung und Verwaltung von Feuerlöschmittelbehältern erfolgt nach Maßgabe derSicherheitsüberwachungsvorschriften für Gasflaschen.

6.6 Nicht berühren oder die Teile der Feuerlöschungseinheit des Server-Racks ändern, um Unfälle zu vermeiden.
