Rohrnetztyp des automatischen Feuerlöschsystems IG541

Beschreibung:

Der IG541 Mischgasfeuerlöscher Agent ist farblos, geruchlos, nicht toxisch, nicht leitfähig und rein "grünes" komprimiertes Gas.- Ich weiß.Stickstoff, Argon und Kohlendioxid- Ich weiß.Bei der Brandbekämpfung behindert sie weder die Sicht, noch erzeugt sie Temperaturunterschiede oder korrosive Zersetzungsprodukte.Die Freisetzung dieses Stoffes bringt die Erdgase einfach wieder in die Umwelt zurück.Die Verwendung von Halon- oder alternativen Löschmitteln ist jedoch in den meisten Fällen nicht möglich, da sie nicht zu einem Treibhauseffekt beitragen und keine atmosphärisch schädlichen Chemikalien erzeugen.es vermeidet Toxizitätsprobleme, die mit ihrer Verwendung bei der Brandbekämpfung verbunden sind, so dass es eine ideale Wahl für Gebiete mit häufiger menschlicher Aktivität ist.

Systemkomponenten, Struktur und Parameter:

6Elektromagnetische Steuerung:

6.1 Zweck

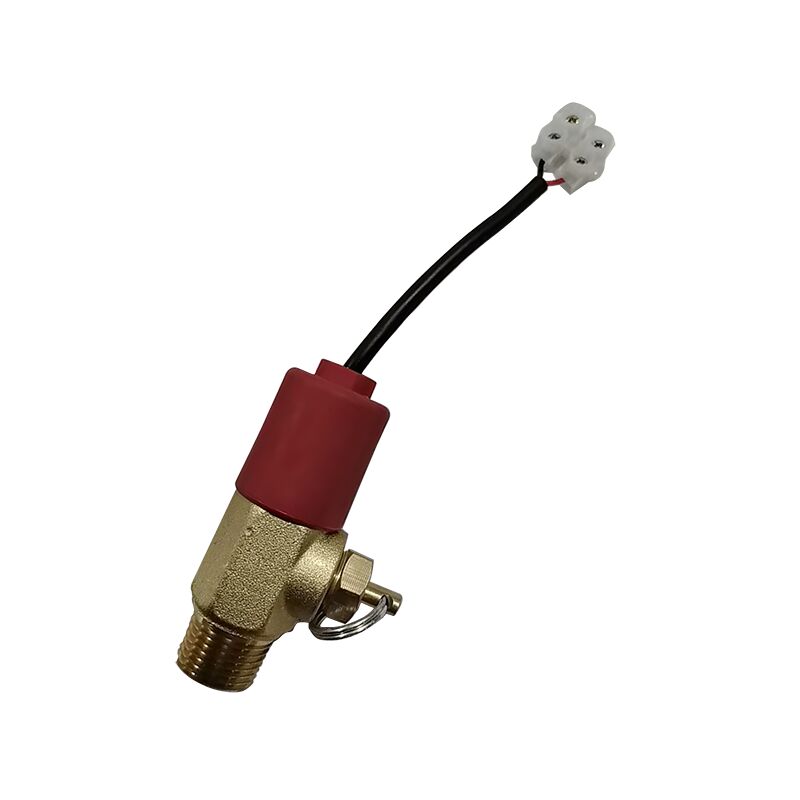

Das elektromagnetische Behälterventil wird auf dem Startrohl installiert, um das Startrohl im Inneren zu versiegeln.Aktivierung des Elektromagnets im Ventil, um es zu öffnen und das Startgas freizusetzenDas Gas fließt dann durch die Ausgangsleitung und aktiviert das entsprechende Auswählventil und das Behälterventil, um das Feuerlöschmittel zur Unterdrückung freizusetzen.

Modell _ Strukturdiagramm und Hauptleistungsparameter:

7Auswahlventil (auch Verteilventil genannt):

Struktur: Das Auswahlventil besteht hauptsächlich aus einem Ventilkörper, einem Antriebszylinder und anderen Komponenten.

Funktionsprinzip: Das Auswählventil wird in kombinierten Verteilungssystemen eingesetzt.die Feuermeldeanlage erzeugt einen Gleichstrom von 24 V zur Öffnung des zugehörigen Verteilventils. Das Aktivierungsgas fließt durch das Reglerluftrohr, das das Auswählventil öffnet; anschließend wird dasdas Gas durchläuft die Steuerluftleitung und ein Gas-Scheckventil zur Aktivierung des FeuerlöschmittelbehälterventilsDie Feuerlöschmittel werden dann über das Sammelrohr, das Auswahlventil und das Verteilnetz in die Schutzzone gebracht.der Griff kann manuell bedient werden, um das Auswahlventil zu öffnenUnter normalen Bedingungen darf das Personal den Griff jedoch nicht bedienen, um eine unbeabsichtigte Aktivierung zu verhindern.

8Metallschlauch

8.1 Zweck: Bietet eine flexible Verbindung zwischen dem Behälterventil und dem Rückschaltventil, wodurch der Einfluss auf das Mischgasfeuerlöschmittel verringert wird.

8.2 Struktur: aus Wellrohren aus Edelstahl und einem Gitter aus Edelstahl gefertigt. Der Verbindungsschlauch dient als Rohrleitung, die das Behälterventil mit dem Flüssigkeitsrückschaltventil verbindet.zur Bereitstellung von DruckpufferfunktionenEs besteht hauptsächlich aus einem Stahldraht geflochtenen Schlauch und Schlauchbefestigungen.Das äußere Erscheinungsbild und die Abmessungen des Verbindungsschlauchs (der nach spezifischen Anforderungen maßgeschneidert werden kann) sind wie folgt::

9Einwegventil

9.1 Zweck: Auf dem Kollektorrohr IG-541 installiert, um den Rückfluss des gemischten Gases aus dem Rohr zu verhindern.

9.2 Struktur: Besteht aus Komponenten wie Ventilkörper, Ventilkern und Feder. Es verfügt über ein neuartiges Design, flexible Bedienung, hervorragende Dichtungsleistung und geringen Flüssigkeitswiderstand.

9.3 Anwendung: Die Flexibilität und Versiegelungsfähigkeit des Ventilkerns sind regelmäßig zu überprüfen.

10Pneumatisches Rückschaltventil

10.1 Zweck: Zur Verwendung an der Steuerluftleitung während des Systemstarts.

10.2 Struktur: Besteht aus Komponenten wie Ventilkörper, Ventilkern und Feder, mit neuartiger Konstruktion, reibungslosem Betrieb, hervorragender Dichtungsleistung und einfacher Montage.

10.3 Anwendungsbereich: Das pneumatische Steuerrohrsystem verwendet Rohrverbindungen des Klemmtyps für Verbindungen, dieφ8×1 Kupferröhren. Das pneumatische Rückschlagventil erfordert eine regelmäßige Prüfung der Flexibilität und Dichtungsfähigkeit des Ventilkerns.

11Drucksignal-Rückkopplungseinrichtung

11.1 Verwendungszweck: An der Ausgangsposition des Auswahlventils (für eigenständige Systeme ohne Auswahlventil kann er auf dem Anschlussmontierungsventil montiert werden).Wenn das Mischgas-Feuerlöschmittel freigesetzt wird, aktiviert sich der Druckschalter, der Signale an das Lüftungslicht, den audiovisuellen Alarm und das Kontrollzentrum sendet.

11.2 Struktur: Besteht unter anderem aus einem Ventilkörper, einem Kolben und einem Mikroschalter. Es weist kompakte Größe, leichtes Design und hohe Flexibilität und Zuverlässigkeit auf.

11.3 Anwendung: Vor der Montage ist der Betrieb des Kolbens zu überprüfen und die Leistung des Mikroschalters zu messen. Während der Montage ist sicherzustellen, dass das Gehäuse keiner mechanischen Belastung ausgesetzt ist.

12. Sammelrohr

12.1 Zweck: Ein aus mehreren Behältern gesammeltes Mischgas-Feuerlöschmittel wird dann über die Hauptleitung zum Verteilnetz im geschützten Gebiet transportiert.

12.2 Aufbau: Das Kollektorrohr wird durch Schweißen von nahtlosen Stahlrohren und -befestigungen hergestellt, wobei es insgesamt verzinkt wird.Die Einrichtung für das Rückschlagventil kann je nach Bedarf entweder in Ein- oder Doppelreihen-Konfigurationen hergestellt werden.

12.3 Anwendung: Das Kollektorrohr ist mit Standard-U-Schrauben fest an der Zylinderhalterung zu befestigen.

13. Sicherheitsventil für Sammelrohr

13.1 Anwendungsbereich: Auf dem Kollektorrohr installiert. Da das kombinierte Verteilsystem ein Absaugventil verwendet, bildet das Kollektorrohr einen geschlossenen Abschnitt.aufgrund von Temperaturwirkungen erheblicher Druck entsteht; daher wird am hinteren Ende des Kollektorrohrs ein Sicherheitsventil eingebaut.

13.2 Struktur: Besteht aus einem Ventilkörper und einem Sicherheitsdiaphragma; neuartiges Design mit hoher Sicherheit und Zuverlässigkeit

14. Stahlzylinderständer

14.1 Verwendungszweck: Zum Anbringen des Feuerlöschgeräts IG-541.

14.2 Struktur: Der Zylinderstand ist aus rechteckigen Rohren gebaut und zeichnet sich durch exquisite Handwerkskunst, ästhetische Anziehungskraft und robuste Zuverlässigkeit aus.

14.3 Anwendungsbereich: Das Zylinderregal ist zum Transport abnehmbar und kann vor Ort montiert werden. Der Montageort sollte eben und glatt sein; bei Bedarf kann er mit Verankerungsschrauben befestigt werden.Das Kollektorrohr sollte über dem Zylinderrack befestigt werdenWährend der Montage ist sicherzustellen, dass die vertikale Ausrichtung des Zylinderracks richtig eingestellt ist.

15- Die Düse.

Die Düse ist eine der entscheidenden Komponenten des Systems und ihre Spezifikationen sollten anhand der spezifischen Anforderungen des geschützten Gebiets festgelegt werden.

15.1 Struktur: Die Düse besteht hauptsächlich aus einem Düsenkörper.

Funktionsprinzip: Die Düse wird innerhalb des geschützten Bereichs installiert, um das atomisierte Feuerlöschmittel zu sprühen, um eine einheitliche Abdeckung des gesamten Bereichs zu gewährleisten.

16. Niedrigrelief-Hochdichtventil

Verwenden:

Das Leckventil mit hoher Dichtung wird in den Startleitungen jeder Zone des Gassystems installiert.≤0.1 MPa) wird das undichte Gas automatisch entladen, wodurch eine Gasansammlung und Druckansammlung verhindert werden, die zu unbeabsichtigten Systemstörungen führen könnten.

Während des Betriebs des Systems, wenn der Druck in der Anlaufleitung schnell steigt, schließt sich das Niedrigpass-Hochwiderstandsventil automatisch, um einen ordnungsgemäßen Anlauf des Systems zu gewährleisten.

16.1 Außenbilddiagramm des Hochdichtungsventils mit niedrigem Abfluss:

16.2 Außenbilddiagramm des Hochdichtungsventils mit niedrigem Abfluss:

17. PrSicherungsanlage

17.1 Zweck: Zur Gasdruckreduktion von IG-541.

17.2 Struktur: Besteht aus Ein- und Auslassflanschen, Druckminderungsplatten und Dichtungsringe. Kompakte Größe, ausgezeichnete Dichtungsleistung und stabiler, zuverlässiger Betrieb.
