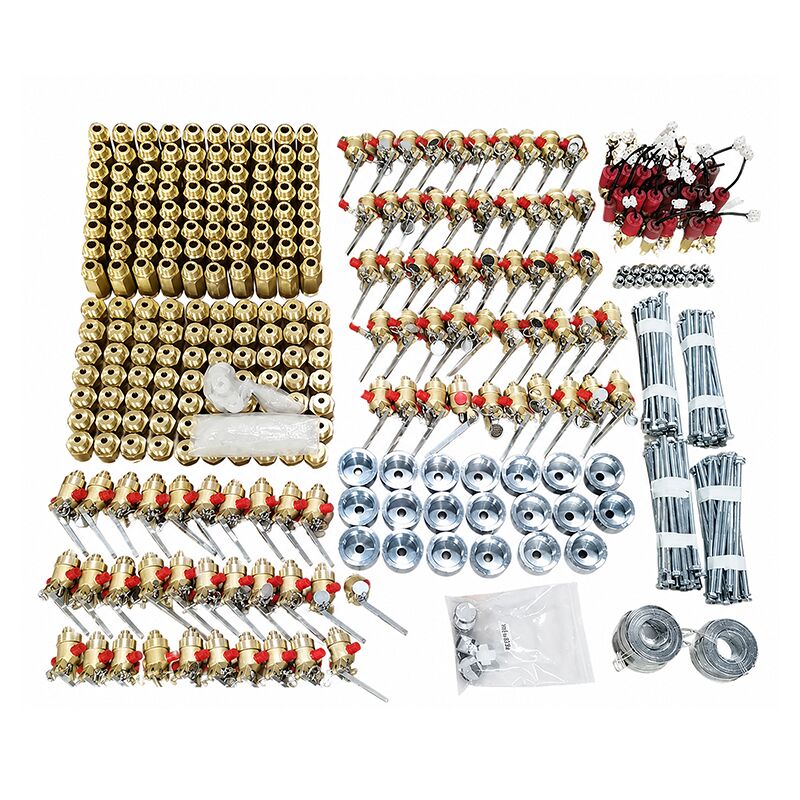

Rohrnetztyp des automatischen Feuerlöschsystems IG100

Beschreibung:

IG100 verwendet als Löschmittel 100% Druckdioxid, das 78% der Atmosphäre ausmacht.Die atmosphärische Aufbewahrungszeit beträgt null, ohne dass sich die Umwelt beeinträchtigt..Es integriert vollständig das Konzept der Brandlöschanlage in der neuen Ära, so dass das Produkt erfolgreich die Funktion des Umweltschutzes und der effizienten Brandbekämpfung erfüllt.

IG100Eigenschaften:Schutz der ökologischen Umwelt der Erde,sAbhängigkeit und Hygiene beeinträchtigen nicht das SehenDies ist eine sehr einfache Methode, um den Verbrauch von Stickstoff zu reduzieren, ohne dass ein Feuerlöschmittel einen Fleck verursacht, mit einer dauerhaften Feuerlöschwirkung.

In Kombination mit Löschgerät und elektronischem Zubehör kann das gesamte System automatisch betrieben werden.Es kann die Situation der Schutzregion über Detektoren überwachen und dann kann es auch die Löschvorrichtung durch Elektromagnetik-Aktor automatisch startenSo kann das ganze System vollständig automatisiert werden.Es kann verhindern, dass niemand das Feuer bemerkt, wenn es passiert und es spart auch viel Geld für die Beschäftigung, um das Schutzgebiet zu überwachen.

Wir können ein System verwenden, um mehrere Zonen durchVerteilungEs kannzu machenDas ganze System ist eine Alternative, die auf verschiedene Schutzzonen abzielt.Ich muss noch etwas erwähnen., ist, dass ein kleiner Raum als Lagerraum für das gesamte System bereitgestellt werden sollte.
Systemkomponenten, Struktur und Parameter:

1. Zylinderpackung für Feuerlöschmittel:

Struktur: Die Mischgas-Feuerlöschflaschengruppe IG541 besteht aus Feuerlöschmitteln und Lagerbehältern, Behälterventilen, Sicherheitsgeräten, Druckmessern usw.

2. Behälterventil

2.1 Strukturschema (siehe Abbildung unten)

2.2 Hauptperfor

2.3 Zweck

Das Behälterventil ist auf dem Lagerzylinder des Feuerlöschmittels montiert, um das Feuerlöschmittel im Inneren zu versiegeln.Das Ventil wird typischerweise durch Betätigungsgas geöffnet, um das Löschmittel zur Brandbekämpfung freizusetzen..

2.4 Gebrauchs- und Wartungsanleitung

2.4.1 Das Behälterventil verfügt über zwei Betriebsmodi: Gasaktivierung und manuelle mechanische Bedienung.Gasaktivierung beinhaltet das Aktivierungsgas, das die Kolbenstange innerhalb des Aktorzylinders antreibt, um das Arbeitsdiaphragma des Behälterventils zu durchbohrenDer manuelle mechanische Betrieb erfordert die manuelle Bedienung des Behälterventilgriffes für die Ventilöffnung; dieser Modus wird in Notfällen eingesetzt.

2.4.2 Das Behälterventil ist mit einem Sicherheitsdiaphragma (mit einem Explosionsdruck von 23 MPa) ausgerüstet, um durch die Freisetzung des Drucks einen übermäßigen Druck im Inneren des Feuerlöschmittelsilinders zu verhindern.Damit wird die Zylindersicherheit gewährleistet.Unter normalen Bedingungen bleibt das Sicherheitsdiaphragma inaktiv; es kann nur unter ungewöhnlichen Umständen wie einem übermäßig hohen Fülldruck oder einer erhöhten Umgebungstemperatur zerbrechen.Wenn die Sicherheitsdiaphragma reißt und der Zylinderdruck entlastet wird, muss die Membran unverzüglich ausgetauscht, eine Dichtheitsprüfung durchgeführt und der Zylinder mit Feuerlöschmitteln nachgefüllt werden.

Bei dem Austausch des Zwerchens muss nur von unserem Unternehmen bereitgestellte Zwerchenschirme verwendet werden, die nach Modell und Spezifikationen identisch mit dem Original sind und die Prüfungen bestanden haben.willkürliche Substitution ist verboten.

2.4.3 Beim Befüllen des Feuerlöschmittels sollte der Befüllschachtel (wie in der Abbildung oben dargestellt) an die Gasquelle angeschlossen sein; man löst einfach die Sicherungsschraube, um mit dem Befüllen fortzufahren.Nach Fertigstellung, muss die Sicherungsschraube vor dem Entfernen des Füllverbinders angezogen werden.

2.4.4 Nachdem das Behälterventil betätigt wurde, muss es vor der Wiederaufnahme manuell neu eingestellt und auf Abweichungen untersucht werden.

3. Luftbetätigung

3.1 Zweck

Der Gasantrieb ist auf dem Behälter montiert, um das Ventil zu aktivieren.Aktivierung der Gasflaschenbank, die dem Auswahlventil entsprichtDiese Bank entlässt das Aktivierungsgas, das das jeweilige Auswahlventil öffnet. Das Aktivierungsgas fließt dann durch ein Gas-Scheckventil in die Aktorenleitung,mit einer Breite von mehr als 20 mm,Das Ventil entlässt anschließend das Feuerlöschmittel, um das Feuer zu unterdrücken.

Während der manuellen Aktivierung entfernen Sie den Sicherheitsnabel, drücken Sie den manuellen Griff, um das Arbeitsdiaphragma im Behälterventil zu durchbohren, öffnen Sie das Ventil,und das Feuerlöschmittel freisetzen, um das Feuer zu löschen..

Modell _ Strukturdiagramm und Hauptleistungsparameter:

4. Antriebsgasflaschenanlage:

Struktur: besteht aus einem Luftzylinder und einem elektromagnetischen Startventil.

Funktionsprinzip: Der Gasflasche ist ein Stahldruckbehälter, gefüllt mit Hochdrucks Stickstoff. Im Falle eines Feueralarms gibt die Feueralarmsteuerung einen DC-24V-Strom aus.der den Elektromagnet aktiviert, um das Startschließventil zu öffnenDer freigesetzte Stickstoff fließt dann durch die Antriebsleitung und öffnet das Behälterventil.Die Handschaltfläche kann ebenfalls entfernt werden., so dass das Startschließventil bei Knopfdruck sofort aktiviert wird.

5. Antriebsventil für die Gasflasche:

Struktur: Das manuelle/elektromagnetische Ventil besteht aus dem Hauptventilkörper, dem Anschlusssitz, dem Elektromagneten, der Aktorstange, der Feder, dem manuellen Knopf und dem manuellen Sicherheitsknopf.

Funktionsprinzip: Das manuelle/elektromagnetische Ventil wird auf dem Anlaufflaschen- oder Behälterventil montiert.der Feueralarm steuert einen Gleichstrom von 24 V aus, der den Elektromagnet aktiviert, um den Antriebsstab zu drücken und das Behälterventil oder das Antriebsventil zu öffnen.und der Knopf gedrückt, um den Behälter oder das Startschließventil zu öffnen.
