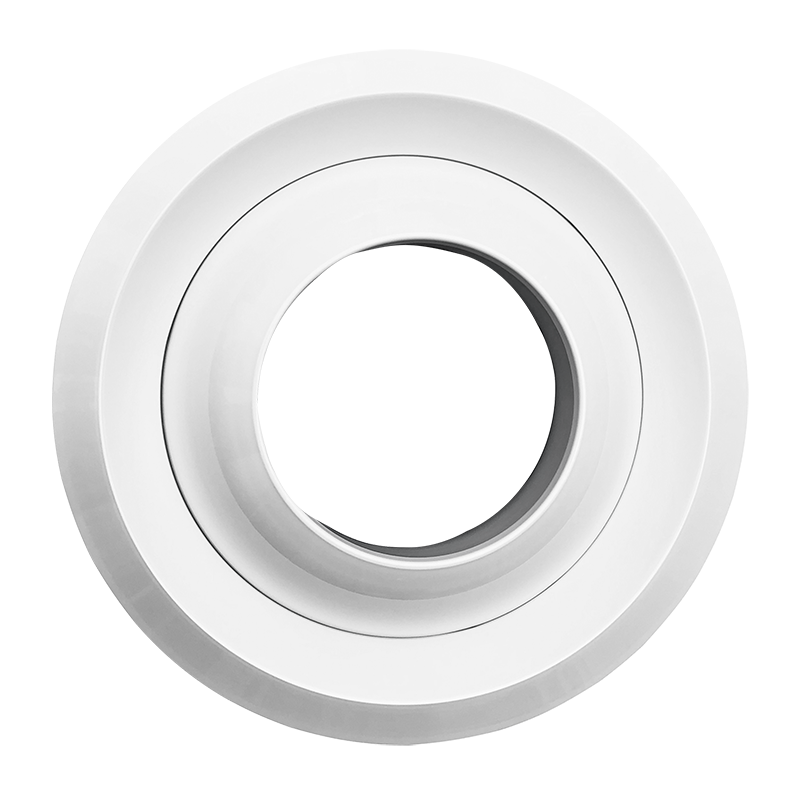

Ball Jet Diffuser. Langstreckenluftversorgungslösung für gewerbliche große Räume.

DerKugelstrahldiffusorist einFernluftversorgungsendgerätspeziell für kommerzielle HVAC-Systeme in großen Räumen entwickelt. Mit einem kugelförmigen Design, das eine manuelle oder elektrische 360°-Anpassung ermöglicht, kann es Luft bis zu 300 °C liefern25 Meterweg. Es eignet sich ideal für Atrien von Einkaufszentren, Flughafenterminals, Ausstellungszentren, Sportstätten und Industriegebäuden und löst effektiv das Problem, dass herkömmliche Gitter keine ausreichende Wurfweite haben, um Aufenthaltsbereiche zu erreichen.

1. Produktübersicht

Der Ball Jet Diffusor besteht aus einem kugelförmigen Gehäuse, einer Innendüse und einem Verstellmechanismus. Der aerodynamisch optimierte Innenraum strahlt Luft mit hoher Geschwindigkeit aus und veranlasst die Umgebungsluft, sich mit ihr zu bewegen. Dadurch entsteht eine „Luftsäule“, die klimatisierte Luft in entfernte Bereiche liefert.

Kernvorteile:

• Große Wurfweite (15–25 Meter)

• 360° einstellbare Luftrichtung

• Sanfter Luftstrom, geräuscharm

• Ästhetisches Erscheinungsbild, flexible Installation

2. Anwendbare Standorte

Kugelstrahldiffusoren werden häufig verwendetgroßflächige Gewerbebauten. Typische Anwendungen sind:

Kernwert:In Räumen mit hohen Decken haben herkömmliche Gitter eine Wurfweite von nur 3–8 Metern – kühle Luft kann den Aufenthaltsbereich nicht erreichen. Kugelstrahldiffusoren liefern Luft direkt in Zielbereiche in einer Entfernung von 15 bis 25 Metern und ermöglichen so eine präzise Luftzufuhr sowie eine deutliche Verbesserung von Komfort und Energieeffizienz.

3. Kernvorteile

3.1 Ultralange Wurfweite

• Wurfweite bis zu15-25 Meter(30 m für große Größen)

• Deckt Aufenthaltsbereiche in Räumen mit hohen Decken ab

• Löst das Problem „heiße Decke, stickiger Boden“.

3.2 Flexible Luftrichtung

• Kugelförmige DesignstützenManuelle 360°-Einstellung

• Elektrischer AntriebOption für BAS-Fernbedienung

• Sommer: horizontal/leicht nach oben – Winter: nach unten geneigt

3.3 Angenehmer, sanfter Luftstrom

• Das Düsendesign saugt Umgebungsluft an

• Die Geschwindigkeit nimmt allmählich ab – weich und angenehm im Aufenthaltsbereich

• Kein Kältegefühl – gleichmäßige Temperaturverteilung

3.4 Geräuscharmer Betrieb

• Optimierter Luftstrompfad

• Betriebsgeräusch ≤45dB(A)

• Geeignet für ruhige Umgebungen wie Einkaufszentren und Hotels

3.5 Ästhetisches Erscheinungsbild

• Modernes, klares Kugeldesign

• Kundenspezifische Farben passend zur Inneneinrichtung erhältlich

• Aluminiumlegierung – erstklassige Haptik

3.6 Flexible Installation

• Aufhängung für runde Kanäle, seitliche Montage für quadratische Kanäle, unabhängige Halterung

• Passt sich an unterschiedliche Gebäudestrukturen an

4. Technische Spezifikationen

5. Funktionsprinzip

Kugelstrahlbelüfter arbeiten auf demStrahlinduktionsprinzip:

1. Konditionierte Luft wird mit hoher Geschwindigkeit aus der Düse ausgestoßen

2. Der Hochgeschwindigkeitsstrahl induziert die umgebende ruhende Luft

3. Der induzierte Luftstrom kann das 3- bis 5-fache des Primärluftvolumens erreichen

4. Die Geschwindigkeit lässt allmählich nach – weich und angenehm am Ziel

Saisonale Luftversorgungsstrategie:

6. Installationsmethoden

7. Auswahlhilfe

Auswahltipps:

• ✅ Die Wurfweite sollte den Aufenthaltsbereich abdecken

• ✅ Düsenabstand beträgt typischerweise das 1,5- bis 2-fache der Wurfweite

• ✅ Elektrischer Typ für BAS-Integration empfohlen

• ✅ CFD-Simulation für große Projekte empfohlen

8. Warum sollten Sie sich für Kugelstrahldiffusoren von Guangzhou Gooven entscheiden?

Guangzhou Goovenist ein professioneller Hersteller mit Sitz im Bezirk Panyu, Guangzhou, der sich auf Forschung und Entwicklung, Produktion und Vertrieb von HVAC-Endgeräten spezialisiert hat und über fünfzehn Jahre Branchenerfahrung verfügt.

Kernvorteile:

• ✅Lange Wurfweite:Bis zu 30 Meter – erfüllt alle großen Platzanforderungen

• ✅Einstellbare Richtung:Manuell oder elektrisch – passt sich saisonalen Veränderungen an

• ✅Geräuscharm:≤45 dB(A) – geeignet für ruhige Umgebungen

• ✅Ästhetisch und langlebig:Aluminiumlegierung mit mehreren Oberflächenoptionen

• ✅Elektrische Option:Aktuator für BAS-Fernbedienung verfügbar

• ✅Anpassung:Größe, Farbe und Logo sind alle verfügbar

• ✅Direkt ab Werk:Eigene Produktionsbasis – ausgezeichnetes Preis-Leistungs-Verhältnis

Typische Kunden:Wanda Plaza, Tianhe City, Flughafen Baiyun, Shenzhen Convention & Exhibition Center, Guangzhou Südbahnhof

9. FAQ

F1: Was ist der Unterschied zwischen einem Kugelstrahldiffusor und einem Wirbeldiffusor?
A: Kugelstrahldiffusoren sind für große Wurfweiten (15–25 m) konzipiert und eignen sich ideal für Räume mit hohen Decken. Wirbeldiffusoren haben ein hohes Induktionsverhältnis und eine gleichmäßige Diffusion und eignen sich für Räume mittlerer Höhe.

F2: Wie wird der elektrische Typ gesteuert?
A: Elektrische Modelle sind mit 24-V- oder 220-V-Antrieben ausgestattet. Sie können an Gebäudeautomationssysteme (BAS) angeschlossen oder unabhängig mit manuellen Schaltern gesteuert werden.

F3: Können Farben angepasst werden?
A: Ja. Standardfarben sind Silber (eloxiert) und Weiß (lackiert). Sonderfarben sind auf Anfrage erhältlich.

F4: Kann die Richtung nach der Installation angepasst werden?
A: Ja. Manuelle Typen können vor Ort von Hand angepasst werden. Elektrische Typen können über die Steuerung ferngesteuert eingestellt werden.
