Professionelle Stahlflasche / FM200-kompatibler Feuerlöschbehälter

FM200 Rohrnetz-Gasflasche

Gesamtsystem-Einführung:


Das automatische Feuerlöschsystem mit HFC-227ea (FM200) ist eine umfassende Gas-basierte Brandbekämpfungslösung. Das komplette System besteht aus folgenden Komponenten:

• Löschmittel-Flaschensets und Montagehalterungen

• Treibgas-Flaschensets und Behälterventile

• Flüssigkeitsrückschlagventile und Gasrückschlagventile

• Antriebsvorrichtungen und Gassteuerleitungen

• Verteiler, Auswahlventile, T-Stücke, Reduzier-T-Stücke, Winkel und Reduzier-Winkel

• Flansche, Sicherheitsventile und Signalrückmeldegeräte

• Rohrnetze und Auslassdüsen

• Brandmelder und Gas-Feuerlöschsteuerpulte

• Akustische und visuelle Alarme, Alarmglocken, Auslöseanzeigen und Not-Start/Stopp-Tasten

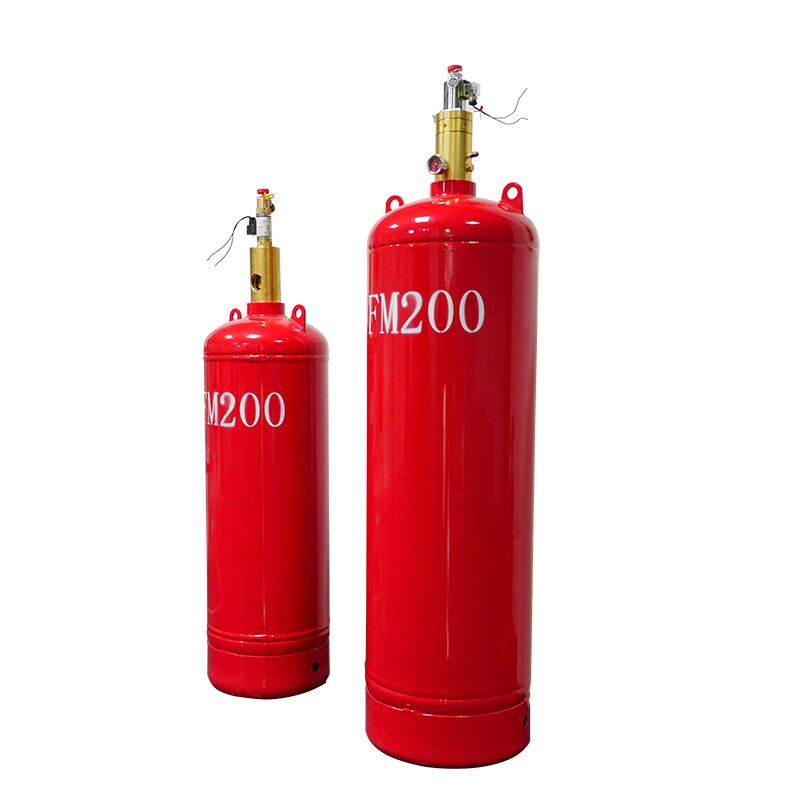

Löschmittel-Flaschenset

1) Zweck

Das Flaschenset ist für die Lagerung des Löschmittels HFC-227ea (FM200) konzipiert. Es bietet mehrere wesentliche Funktionen, darunter die Abdichtung des Mittels, die kontrollierte Freisetzung, das Nachfüllen, die Überdruckentlastung und die Druckanzeige.

2) Aufbau

Das Flaschenset besteht aus einem Behälterventil, einem Siphonrohr und einem Vorratsbehälter.

• Vorratsbehälter: Eine nachfüllbare, geschweißte Stahlflasche mit roter Epoxidbeschichtung für Korrosionsbeständigkeit.

• Behälterventil: Besteht aus einem Ventilkörper, einer Betätigungsvorrichtung, einem Kolben, einem Druckanzeiger und einer Druckentlastungsvorrichtung. Nach der Montage mit dem Siphonrohr wird das Behälterventil an der Flaschenöffnung installiert. Es kann entweder pneumatisch (über Stickstoff-Pilotdruck) oder manuell betätigt werden, um das Löschmittel freizusetzen.

3) Haupttechnische Parameter

4) Installationsanweisungen

1. Positionierung: Der Installationsort muss den Konstruktionszeichnungen entsprechen. Die Flaschen sollten in der angegebenen Reihenfolge nach ihren Identifikationsnummern angeordnet werden. Der Höhenunterschied zwischen den Flaschen darf 20 mm nicht überschreiten. Ein Mindestabstand von 1,0 m muss zwischen der Bedienungsseite und jeder Wand oder zwischen benachbarten Bedienungsseiten eingehalten werden.

2. Manuelle Notbetätigung: Entfernen Sie im Notfall den Sicherungsstift vom Betätiger, betätigen Sie den manuellen Griff nacheinander und drehen Sie den Nockenhebel, um alle Behälterventile zu öffnen und das Löschmittel freizusetzen.

5) Wartungsanweisungen

Führen Sie monatlich eine Sichtprüfung durch. Das Flaschenset kann nur weiter verwendet werden, wenn die folgenden Bedingungen bestätigt sind:

• Keine Aufprallverformung oder mechanische Beschädigung

• Kein sichtbarer Oberflächenrost oder Korrosion

• Schutzbeschichtung intakt

• Sicherungsstift und Manipulationssiegel vorhanden und unbeschädigt

6) Wichtiger Hinweis

Der Sicherungsstift am Behälterventil ist speziell dafür ausgelegt, den Nockenhebel in Position zu verriegeln. Der Sicherungsstift muss entfernt werden nur wenn eine manuelle Betätigung des Behälterventils erforderlich ist. Das Verriegeln des Nockenhebels nicht beeinträchtigt die normale Stickstoff-pneumatische Betätigung des Behälterventils während des automatischen Systembetriebs.

Detaillierte Parameter:
