Intelligentes Brandmeldegerät mit integrierter Gaslöschung

Produktübersicht

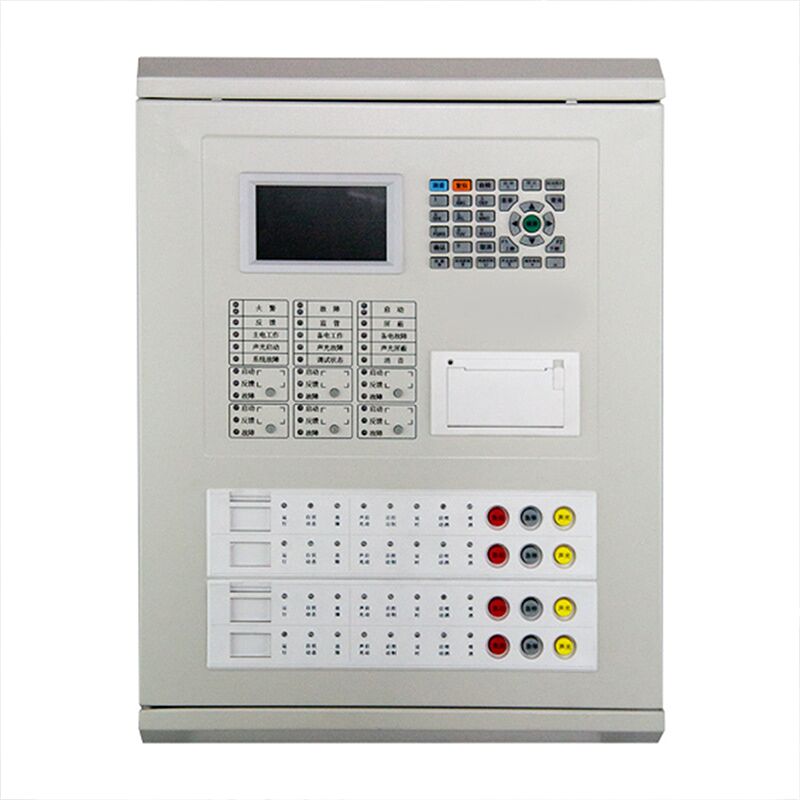

Dieses JB-QB-QTC5015 Brandmeldezentrale (integriert) ist ein intelligentes Brandmelde- und Verknüpfungssteuerungssystem , das Brandmelde- und Gasunterdrückungssteuerungsfunktionen in einer Einheit integriert. Mit Wandmontage und modularem Design verfügt es über ein großes Farb-LCD-Display mit chinesischen Schriftzeichen und einen integrierten Drucker. Es kann mit Rauchmeldern, Wärmemeldern, Handdruckmeldern, Sirenen-Blitzern, Gasentladungsanzeigen und Ein-/Ausgabemodulen verbunden werden. Die Zentrale unterstützt die Gasunterdrückungssteuerung für 4 unabhängige Brandzonen und Brandmeldefunktionen für 1 Schleife mit bis zu 255 adressierbaren Punkten auf der Alarm-Schleife. Sie entspricht den Normen GB 4717-2005 und GB 16806-2006 und eignet sich für Brandmeldung und Verknüpfungssteuerung in Einkaufszentren, Hotels, Bürogebäuden, Rechenzentren, Krankenhäusern, Schulen und Industrieanlagen.

Anwendbare Orte

Diese Zentrale wird häufig in den folgenden gewerblichen, öffentlichen und industriellen Gebäuden eingesetzt:

• Gewerbliche Komplexe: Einkaufszentren, Kaufhäuser, Supermärkte, Markengeschäfte

• Hotels & Restaurants: Sternehotels, Business-Hotels, Restaurants, Bankettsäle, Konferenzzentren

• Bürogebäude: Bürotürme, Geschäftszentren, Büros in Industrieparks, Regierungsgebäude

• Bildungs- & Gesundheitswesen: Krankenhäuser, Schulen, Bibliotheken, Museen, Kinos, Ausstellungshallen

• Rechenzentren: Serverräume, Kommunikationsknotenpunkte, Bankrechenzentren, Cloud-Computing-Zentren

• Industrieanlagen: Fabrikhallen, Lagerhäuser, Elektrizitätsräume, Kontrollräume, Produktionsanlagen

• Verkehrsknotenpunkte: Flughafenterminals, Bahnhöfe, U-Bahn-Stationen, Personentransportzentren

• Spezielle Orte: Archive, Lager für Wertgegenstände, Präzisionsinstrumentenräume, Kulturerbestätten

Kernvorteile

1. Integrierte Alarm- und Verknüpfungsfunktionen

Diese Zentrale integriert Brandmeldung und Gasunterdrückungssteuerung in einer Einheit, wodurch zusätzliche Gasunterdrückungssteuerungen überflüssig werden, was die Systemkosten und den Installationsplatz erheblich reduziert. Sie unterstützt die Gasunterdrückungssteuerung für 4 unabhängige Brandzonen und ermöglicht Funktionen wie verzögerten Start, Notstart/-stopp, Aktivierung von Sirenen-Blitzern und Rückmeldung der Entladung. Sie verfügt außerdem über 1 Brandmeldeschleife mit bis zu 255 adressierbaren Punkten, die die Brandschutzanforderungen von mittleren bis großen Gebäuden erfüllt.

2. Modulares Design Flexible Konfiguration

Mit einer modularen Steckstruktur besteht die Zentrale aus einem Hauptsteuerteil, einem Schleifenteil, einem dedizierten Leitungsabschnitt, einem Gasunterdrückungssteuerteil und einem Netzteil. Module können flexibel nach Projektanforderungen konfiguriert werden. Spätere Erweiterungen oder Wartungen erfordern nur das Ein- oder Ausstecken entsprechender Module, ohne die gesamte Einheit austauschen zu müssen, was die Upgrade-Kosten erheblich reduziert. Sie kann mit bis zu 6 dreidrahtigen dedizierten Steuerpunkten mit Leerlauf- und Kurzschlusserkennung konfiguriert werden, um eine zuverlässige Steuerung wichtiger Geräte wie Feuerpumpen und Rauchabzugsanlagen zu gewährleisten.

3. Farbige chinesische Anzeige Intuitive Bedienung

Ausgestattet mit einem 4-Zoll-Farb-LCD-Display mit chinesischen Schriftzeichen und einer Auflösung von 480×272 bietet es eine klare und intuitive Anzeige. Die vollständige chinesische Menüoberfläche ermöglicht eine einfache Bedienung durch einfache Tastendrücke, ohne komplexe Befehle auswendig lernen zu müssen. Der integrierte Mikrodrucker kann alle Alarm-, Fehler- und Betriebsinformationen in chinesischer Sprache ausdrucken, was die Aufzeichnung von Dienstzeiten und die Nachverfolgung von Ereignissen erleichtert.

4. Nicht-polare Zweidraht-Bus Einfache Installation

Durch die Verwendung der nicht-polaren Zweidraht-Bustechnologie für die Verbindung von Feldgeräten können Notstart/-stopp-Taster, Gasentladungsanzeigen, Sirenen-Blitzer und Umschaltmodule für manuelle/automatische Betriebsarten einfach angeschlossen werden. Die Verkabelung erfordert keine Polaritätsunterscheidung, was die Installationsschwierigkeit und die Arbeitskosten erheblich reduziert. Die Kommunikationsentfernung kann bis zu 1000 Meter betragen, was eine Abdeckung großer Gebäude ermöglicht und den Bedarf an Relaisgeräten reduziert.

5. Mehrfacher Schutz Sicher und Zuverlässig

Die Schleife verwendet ein Isolationsdesign mit starker Entstörungsleistung, um die Systemstabilität und Zuverlässigkeit zu gewährleisten. Sie verfügt über eine automatische Umschaltung zwischen Haupt- und Standby-Stromversorgung. Die Hauptstromversorgung ist AC220V, und die Standby-Stromversorgung verwendet 12V/12AH versiegelte Blei-Säure-Batterien. Bei Ausfall der Hauptstromversorgung schaltet sie automatisch auf die Standby-Stromversorgung um, um einen kontinuierlichen Systembetrieb zu gewährleisten. Die umfassende Fehlererkennung umfasst Fehler der Hauptstromversorgung, Fehler der Standby-Stromversorgung, Busfehler und Gerätefehler, um Anomalien umgehend zu identifizieren und anzuzeigen.

6. Netzwerkfunktion Zentralisierte Überwachung

Über den CAN-Bus kann sie mit Brandmeldezentralen vom Typ JB-TG-TC5000, JB-LT-TC5200 und anderen vernetzt werden, um ein Brandmelde- und Gasunterdrückungssteuerungssystem zu bilden. Die RS485-Schnittstelle kann mit grafischen Anzeigegeräten im Brandmelderaum für die ferngesteuerte zentrale Überwachung verbunden werden. Sie unterstützt den Slave-Modus, was den Aufbau hierarchischer Brandmelde-Netzwerke in großen Gebäudekomplexen erleichtert.

7. Vor-Ort-Programmierung Anpassbar

Mit umfassenden Vor-Ort-Programmiermöglichkeiten können Verknüpfungslogik-Programmierung und chinesische Anmerkungseingabe über die Tastatur der Zentrale oder über eine USB-Verbindung zu einem Computer durchgeführt werden. Sie unterstützt sowohl Standard-Verknüpfungsprogrammierung als auch Offline-Programmiermethoden. Verknüpfungsformeln unterstützen Platzhalter, UND/ODER-Logik, Zählbedingungen und andere komplexe logische Beziehungen, um die personalisierten Verknüpfungsanforderungen verschiedener Gebäude zu erfüllen.

Technische Spezifikationen

Anschlussblockbeschreibung

Gasunterdrückungszonen-Adresszuweisung

Kommerzieller Anwendungswert

Systemkosten reduzieren: Integriertes Alarm- und Gasunterdrückungsdesign macht zusätzliche Gasunterdrückungssteuerungen überflüssig und spart Kosten für die Beschaffung von Geräten und Installationsplatz.

Installations-Effizienz verbessern: Nicht-polare Zweidraht-Bustechnologie vereinfacht Verkabelungsprozesse, reduziert Installationsschwierigkeiten und Arbeitskosten erheblich und verkürzt Projektzyklen.

Sicherheit in kritischen Bereichen gewährleisten: Die 4-Zonen-Gasunterdrückungssteuerungsfunktion eignet sich für Rechenzentren, Archive, Präzisionsinstrumentenräume und andere Orte, die eine Gasunterdrückung erfordern, und bietet eine genaue und zuverlässige Brandunterdrückungssteuerung.

Bequeme Verwaltung: Großbild-Chinesisch-Anzeige für intuitive Bedienung; integrierter Drucker für Echtzeitaufzeichnung, erleichtert die Dienstverwaltung; mehrstufige Bedienberechtigungen verhindern unbefugte Bedienung.

Flexible Erweiterung: Modulares Design unterstützt spätere Erweiterungen; Netzwerkfunktion ermöglicht hierarchische Brandschutznetzwerke, die phasenweise Entwicklungs- und Funktionsupgrade-Anforderungen erfüllen.

Installations- und Bedienungsanleitung

1. Installationsbedingungen: Betriebstemperatur 0℃ bis +40℃, relative Luftfeuchtigkeit ≤95% nicht kondensierend, nur für den Innenbereich

2. Installationsmethode: Wandmontage, Abmessungen 385mm×134mm×510mm

3. Verkabelungsanforderungen:

   • Bus: ≥1,0mm² RVS-Twisted-Pair, Widerstand ≤20Ω

   • Stromleitung: ≥2,5mm² RV-Leitung

   • Dedizierte Steuerleitung: ≥1,0mm² RV-Leitung

   • Erdungsleitung: 4,0mm² Kupferdraht, Erdungswiderstand <4Ω

4. Inbetriebnahmehinweise: Trennen Sie bei der Inbetriebnahme von Gasunterdrückungsfunktionen alle Magnetventilanschlüsse oder stellen Sie den Arbeitsmodus auf den Inbetriebnahme-Modus ein, um eine versehentliche Auslösung zu verhindern

5. Betriebsebenen: Ebene 1 (Grundbedienung), Ebene 2 (Benutzereinstellungen), Ebene 3 (Systemeinstellungen), automatische Abmeldung nach 30 Sekunden ohne Bedienung

Vorsichtsmaßnahmen

• Diese Zentrale ist nur für den Innenbereich bestimmt; nicht in feuchten, heißen, staubigen oder korrosiven Umgebungen installieren

• Bei der Inbetriebnahme oder Wartung von Gasunterdrückungsteilen Magnetventilanschlüsse trennen oder auf Inbetriebnahme-Modus stellen

• Immer ein Multimeter verwenden, um die Sicherheit zu überprüfen, bevor Magnetspulen angeschlossen werden

• Der Controller muss ordnungsgemäß geerdet sein, um die Sicherheit zu gewährleisten

• Wartung und Reparatur dürfen nur von qualifizierten Technikern durchgeführt werden

• Im Alarmfall zuerst die Taste "Stumm" drücken, die Brandsituation bestätigen und dann entsprechend handeln
