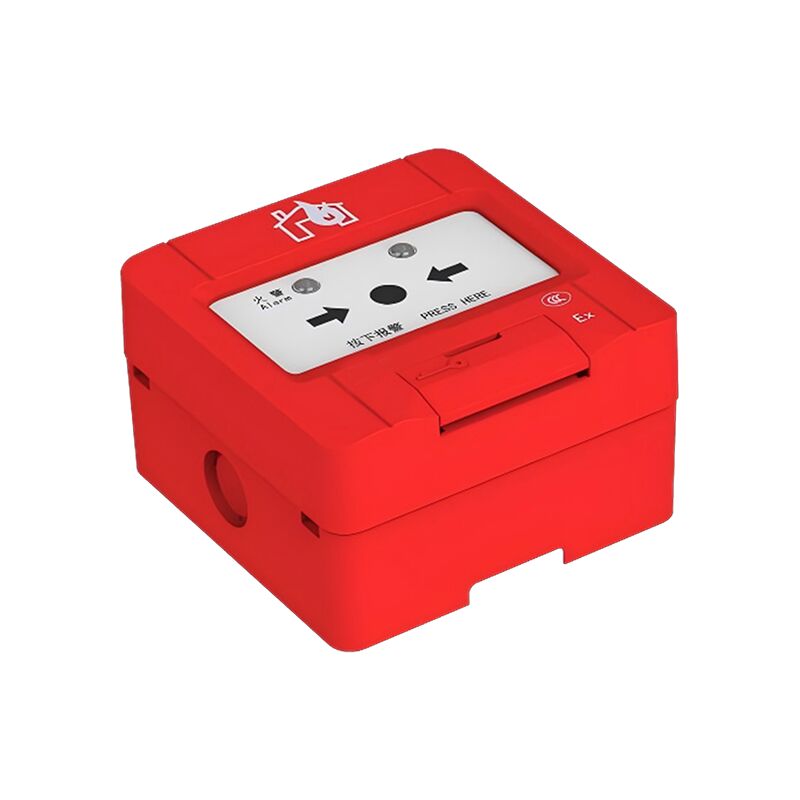

Explosionssicherer Handfeuermelder für den Einsatz in gefährlichen Bereichen

Produktübersicht

Das hier.Explosionssichere manuelle Feuerrufstelleist einmanuelle AlarmstationEs ist speziell für gefährliche Bereiche mit brennbaren Gasen ausgelegt.Kontrollplatte für den Feueralarm. Das Produkt hat eine explosionssichere Konstruktion mit der Markierung Ex ib IIC T6 Gb, geeignet für Gefahrenzonen der Zonen 1 und 2 mit brennbaren Gasen der Klassen IIA, IIB und IIC T1-T6.Gebaut mit einem Mikroprozessor und nicht polarisierter Zwei-Bus-Technologie, kann die Übertragungsdistanz bis zu 1000 m erreichen. Es kann sich nahtlos mit Steuerungen verbinden und bietet eine zuverlässige manuelle Brandmeldefunktion für chemische Anlagen, Erdölanlagen,Tankstellen, und ähnliche Orte.

Anwendungsbereiche

Dieses Produkt wird in folgenden gewerblichen und industriellen Räumlichkeiten weit verbreitet:

• Petrochemische Industrie: Raffinerien, chemische Anlagen, Öldepots, Tankstellen, Tankstellen

• Gasanlagen: Erdgasstationen, LPG-Stationen, Gasdruckreglerstationen

• Industrieanlagen: Sprühmalereien, Druckereien, Lithiumbatterienherstellung

• Lager für gefährliche Stoffe: Chemikalienlager, Lagerflächen für brennbare Stoffe

• Laboratorien: Chemische Labore, Lagereinrichtungen für gefährliche Stoffe in Forschungseinrichtungen

• Handelsförderungsbereiche: Parkplatze im Untergrund, Kesselräume, elektrische Räume mit Brennstoffrisiken



  Hauptvorteile

  1. von Natur aus explosionssicher zertifiziert

  Das Produkt hat eine strenge Inspektion durch das Nationale Zentrum für Qualitätsüberwachung und Prüfung explosionsicherer elektrischer Produkte (CQST) mit der Markierung Ex ib IIC T6 Gb bestanden.geeignet für explosionsgefährdete Umgebungen mit IIA, IIB, IIC Brennbare Gase der Klassen T1 bis T6. Die intrinsisch sichere Konstruktion erfordert eine Verbindung mit einer Sicherheitsschranke, die sicherstellt, dass auch im Falle eines Ausfalls in gefährlichen BereichenEs wird keine Funken oder hohe Temperaturen erzeugen, die ausreichen, um explosive Gase zu entzünden., die eine zuverlässige Sicherheitssicherung für Hochrisikoplätze wie petrochemische Anlagen bieten.

  2. Mikroprozessorsteuerung Stabile Leistung

  Die Komponenten sind mit einem leistungsstarken Mikroprozessor und einer SMT-Technologie für die Oberflächenmontage ausgestattet und weisen eine gute Konsistenz und hohe Zuverlässigkeit auf.Intelligente Algorithmen identifizieren den Aktivierungsstatus der Taste genauDie elektronische Adressierung erlaubt die Programmierung vor Ort mit einem speziellen Codierer mit einem Adressbereich von 1-200 Punkten.Erleichterung der Inbetriebnahme und späteren Wartung.

  3Nicht polarisierte Fernkommunikation mit zwei Bussen

  Durch die Einführung der nicht polarisierten Zwei-Bus-Technologie beträgt der Standby-Strom ≤0,3mA und der Alarmstrom ≤1mA, wodurch ein extrem geringer Stromverbrauch erreicht wird.Unterstützung der Abdeckung großer IndustriegebieteDas nicht polarisierte Busdesign eliminiert die Notwendigkeit einer Polaritätsunterscheidung während der Verkabelung und reduziert damit die Installationsschwierigkeit und die Arbeitskosten erheblich.

  4Einfach zu warten

  Der Knopfkörper hat ein Plug-in-Konstruktionsdesign. Während der Installation ist es einfach, den verschlüsselten Körper in die Basis zu stecken und mit selbstschraubenden Schrauben zu sichern.Demontage und Wartung sind ebenso einfach und schnell. Das Bedienfeld muss nach dem Drücken mit einem speziellen Schlüssel zurückgesetzt werden, um unbefugten Betrieb zu verhindern und die Sicherheit der Systemverwaltung zu gewährleisten.

  5- klare Angabe einfacher Anerkennung des Status

  Das Panel verfügt über ein rotes Brandmeldeanzeiglicht, das im normalen Überwachungszustand momentan blinkt und bei Aktivierung gleichmäßig rot wird.Selbst in schwach beleuchteten Industrieumgebungen, kann der Arbeitsstatus und der Alarmstatus des Knopfes leicht ermittelt werden.

  ---

  Explosionssichere Sicherheitsanweisungen

  Dieses Produkt ist eine explosionssichere Vorrichtung, die sich durch ihre Eigenschaften unterscheidet.

  • Es muss mit einer Sicherheitsschranke verwendet werden, die eine Explosionssicherheitsbescheinigung erhalten hat.

  • Die positiven und negativen Endpunkte der Sicherheitsschranke dürfen nicht umgekehrt werden.

  • Werden mehrere Sicherheitsschranken in demselben Stromkreis eingesetzt, so müssen sie am Eingangsende parallel angeschlossen sein; eine Kaskadenverbindung ist untersagt.

  • Wischen Sie das Gehäuse des Geräts in explosionsgefährdeten Umgebungen niemals mit einem trockenen Tuch ab.

  • Für die Reinigung, in einem gut belüfteten Bereich ohne Gasleckage durchführen, und mit einem gequetschten feuchten Tuch abwischen

  • Dieses Produkt ist ein Einweggerät; wenn es einmal beschädigt ist, kann es nicht mehr repariert werden.

  ---

  Technische Spezifikation







  Parameter	Spezifikation
  Betriebsspannung	DC 18-28V (über eine Sicherheitsschranke)
  Standby-Strom	≤ 0,3mA (24V)
  Alarmstrom	≤1mA (24V)
  Explosionssichere Kennzeichnung	Ex ib IIC T6 Gb
  Adressmethode	Elektronischer Encoder
  Adressbereich	1 bis 200
  Anzeigelicht	Standby: Augenblicklich blinkt; Alarm: Dauerrot
  Verkabelungsmethode	Zwei Busse, nicht polarisiert
  Übertragungsdistanz	≤ 1000 m (Gleiterschnitt ≥ 1,0 mm2)
  Betriebstemperatur	-10°C bis +55°C
  Speichertemperatur	-30°C bis +75°C
  Relative Luftfeuchtigkeit	≤ 95% (40 ± 2 °C)
  Abmessungen	90 mm × 90 mm × 52 mm
  Gewicht	170 g
  Montageöffnungsabstand	60 mm (kompatibel mit 50 mm)
  Empfohlene Drähte	RVS 2 × 1,5 mm2 verdrehtes Paar

  ---

  Wert der kommerziellen Anwendung

  Sicherstellen der Sicherheit an Hochrisikoplätzen: Die explosionssichere Konstruktion erfüllt die Anforderungen an den Brandschutz gefährlicher Bereiche wie Petrochemie- und Gasanlagen und verhindert damit die Explosionsgefahr.

  Verringern Sie die Falschalarmverluste: Intelligente Erkennung durch Mikroprozessor identifiziert die Aktivierung der Taste genau und verringert so Produktionsunterbrechungen und unnötige Evakuierungen, die durch Fehlalarme verursacht werden.

  Baukosten sparen: Die nicht polarisierte Zwei-Bus-Konstruktion vereinfacht die Verkabelungsprozesse und spart Kabel- und Arbeitskosten; die Fernkommunikationsfähigkeit reduziert den Bedarf an Relaisgeräten.

  Effizientes Management: Spezielle Schlüsselwiederherstellung verhindert unbefugten Betrieb; Plug-in-Struktur erleichtert die Wartung; klares Anzeiglicht-Status reduziert die Betriebsschwierigkeiten.

  ---

  Installations- und Bedienungsanleitung

  1. Anforderungen an die Verkabelung: Verwenden Sie RVS 2×1,5 mm2 verdrehtes Paar, Schleifwiderstand ≤20Ω

  2. Adress-Einstellung: Schreiben Sie vor der Installation den Adresscode (1-200) mit einem dedizierten Encoder

  3. Installation der Basis: Festmachen der Basis an der Wand mit einer vor eingebetteten Box oder Erweiterungsschrauben, Montage Loch Abstand 60 mm

  4. Verkabelungsmethode: Verbindung der Schleifbusse L1 und L2 mit den Endgeräten 1 und 2, keine Polarität erforderlich

  5. Einbau des Körpers: Nach Prüfung der Verkabelung wird der verschlüsselte Knopfkörper in die Unterseite eingefügt und mit selbstschraubenden Schrauben gesichert

  6. Wiederherstellen: Nach dem Alarm muss das Bedienfeld mit dem speziellen Schlüssel zurückgesetzt werden

  ---

  Vorsichtsmaßnahmen

  • Muss mit einer Sicherheitsschranke verwendet werden; niemals direkt an den Steuerungsbus angeschlossen werden

  • Die Übereinstimmung der Sicherheitsschrankenparameter muss den Grundsätzen Uo≤Ui, Io≤Ii und Po≤Pi entsprechen.

  • Das Gerät darf niemals in explosionsgefährdeten Umgebungen zerlegen oder abwischen.

  • Dieses Produkt ist ein Einweggerät; wenn es einmal beschädigt ist, kann es nicht mehr repariert werden.

  • Die Installation sollte den GB3836.15-2010 Vorschriften entsprechen und von Fachleuten durchgeführt werden
